آموزش فوت و فن ساختمان در جلوگیری از ترکهای سازهای در تیرهای بلند
ترکهای سازهای در تیرهای بلند یکی از مهمترین چالشهای مهندسان عمران و معماران است که میتواند بهسرعت منجر به کاهش ایمنی ساختمان، افزایش هزینههای تعمیر و حتی خطر ریزش جزئی یا کلی شود. در این مقاله، با تکیه بر تجربههای میدانی، اصول علمی و جدیدترین روشهای پیشگیری، به بررسی دقیق علل بروز ترک، شناسایی زودهنگام و راهکارهای عملی برای جلوگیری از این پدیده میپردازیم.

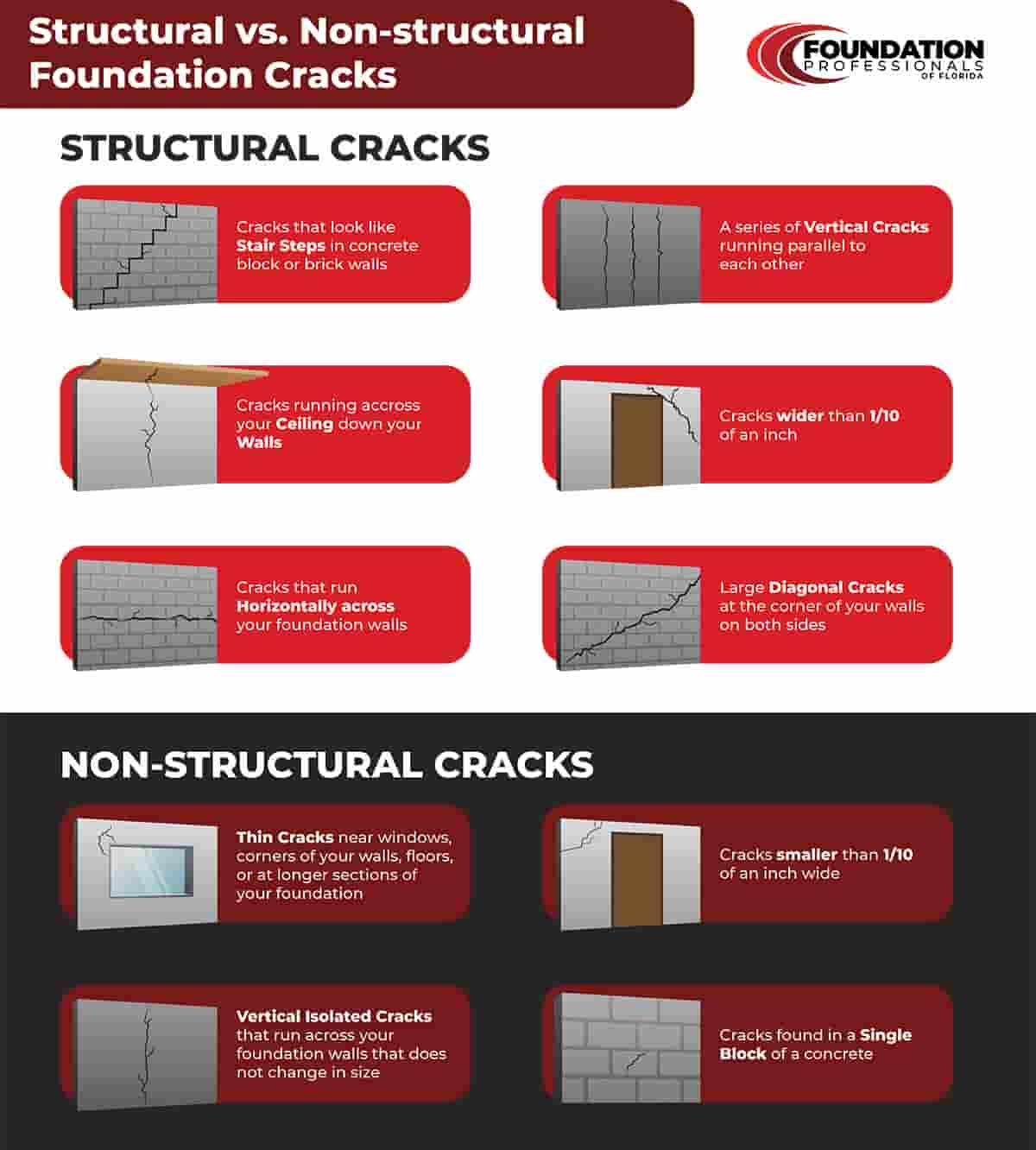

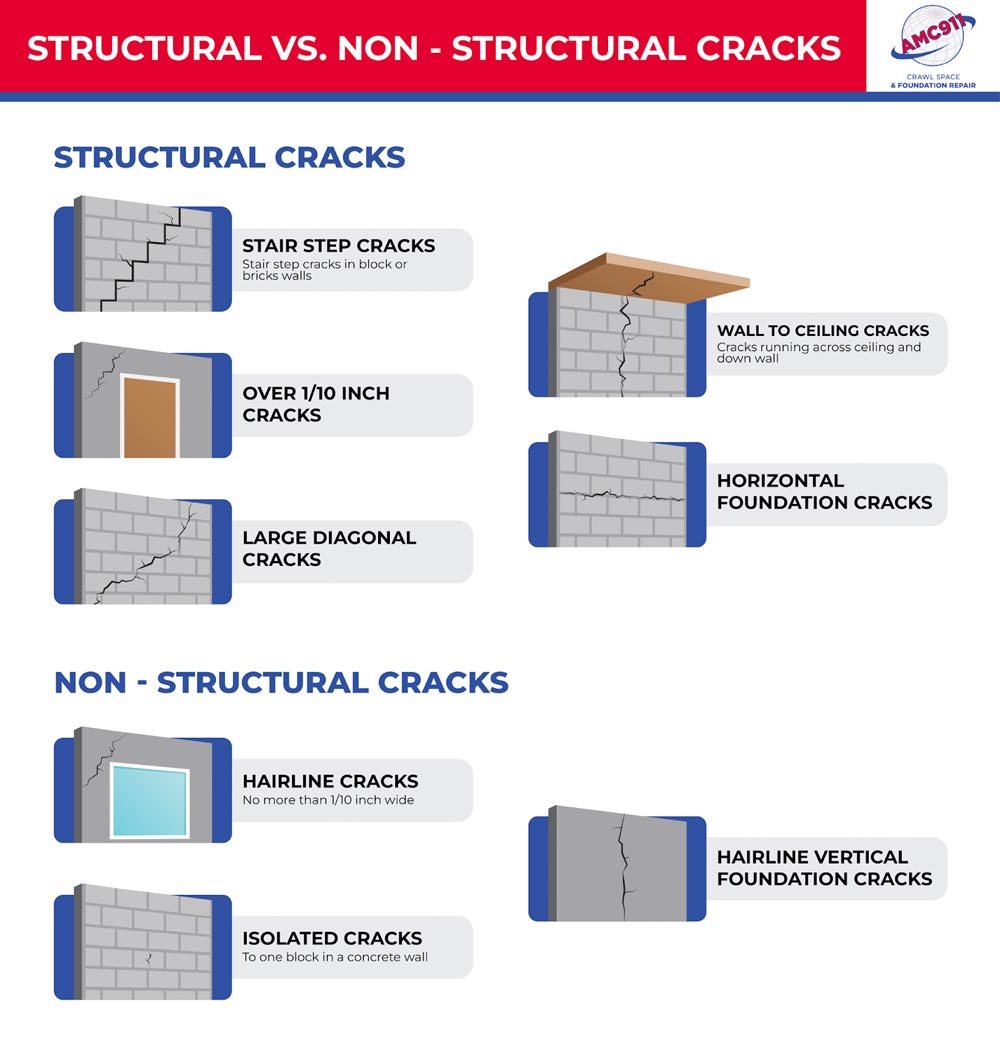

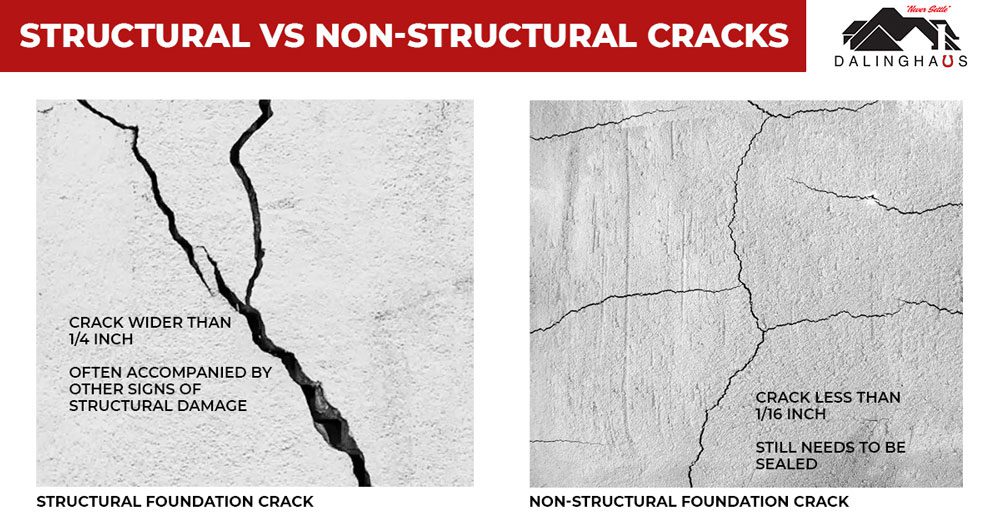

۱. طبقهبندی ترکهای سازهای و غیرسازهای
درک صحیح تفاوت بین ترکهای سازهای و غیرسازهای، گام نخست برای اقدام مؤثر است. ترکهای سازهای بهطور مستقیم بر عملکرد باربری و استحکام کلی سازه تأثیر میگذارند، در حالی که ترکهای غیرسازهای معمولاً محدود به تکانهای حرارتی یا نشستهای جزئی میباشند و خطر ساختاری کمتری دارند.
معیارهای تشخیص
- عرض و عمق ترک: ترکهای سازهای عموماً عرض بیش از ۰٫۲ میلیمتر و عمق قابلمشاهده در سطح تیر دارند.
- جهت گسترش: ترکهای سازهای غالباً در راستای محور تیر یا عمود بر آن گسترش مییابند.
- تکرار وقوع: اگر ترک پس از هر بار بارگذاری مجدد ظاهر شود، احتمال سازهای بودن آن بالا است.
۲. علل اصلی بروز ترک در تیرهای بلند
تیرهای بلند به دلیل طول زیاد، بارهای متغیر و شرایط محیطی حساس، مستعد بروز ترک هستند. مهمترین عوامل شامل موارد زیر میشوند:
- بارگذاری نامتقارن: توزیع نابرابر وزن یا نیروهای جانبی میتواند نقاط ضعف ایجاد کند.
- انقباض بتن: کاهش حجم بتن در زمان سخت شدن، بهویژه در ترکیبهای کمآب، فشار داخلی ایجاد میکند.
- تغییرات دما: انبساط و انقباض حرارتی، بهویژه در مناطق با اختلاف دمایی شدید، میتواند منجر به ترکهای سطحی شود.
- نقابت ناکافی: استفاده از آرماتورهای ناکافی یا جایگذاری نادرست، استحکام مقطعی تیر را کاهش میدهد.
- کاهش استحکام خاک زیرین: نشستهای ناهمگن یا فروپاشی خاک میتواند بارهای اضافی به تیر منتقل کند.
۳. روشهای پیشگیرانه در طراحی و مهندسی
پیشگیری از ترکهای سازهای نه تنها به بهبود کیفیت ساخت، بلکه به کاهش هزینههای نگهداری و افزایش طول عمر ساختمان منجر میشود. در ادامه به مهمترین روشهای پیشگیرانه میپردازیم:
۳.۱. انتخاب مواد سازنده مناسب
استفاده از بتن با مقاومت فشاری بالا (C30/37 یا بیشتر) و نسبت آب به سیمان بهینه (حداکثر ۰٫۴) میتواند انقباض را بهطور قابلتوجهی کاهش دهد. افزودنیهای پوزولانی یا میکرومکانی نیز برای بهبود استحکام اولیه و کاهش ترکهای حرارتی توصیه میشوند.
۳.۲. بهینهسازی شبکه آرماتوری
طراحی دقیق آرماتورهای طولی و مقطعی، بویژه در نواحی بحرانی مانند انتهای تیرها یا محل تقاطع با ستونها، از بروز ترک جلوگیری میکند. استفاده از میلههای فولادی با کشش بالا (مثلاً کلاس ۵۷۰) و توزیع یکنواخت آنها در تمام مقطع، استحکام مقطعی را تضمین مینماید.
۳.۳. انجام محاسبات دقیق نشستسنجی
تحلیل نشستهای خاک با استفاده از نرمافزارهای تخصصی (مانند PLAXIS یا GeoStudio) و اعمال ضریبهای ایمنی مناسب، مانع از انتقال بارهای غیرمنتظره به تیرهای بلند میشود.
۴. تکنیکهای اجرایی برای جلوگیری از ترک
در مرحله ساخت، رعایت دقیق دستورالعملهای اجرایی نقش کلیدی در جلوگیری از ترکهای سازهای دارد. در این بخش به نکات عملی پرداخته میشود.
۴.۱. قالبگیری دقیق و استفاده از قالبهای ثابت
قالبهای ثابت با دربرگیری مناسب، فشارهای جانبی را کاهش میدهند و از انحراف تیر در حین بتنریزی جلوگیری میکنند. همچنین، استفاده از مواد عایق قالب (مانند پلیاتیلن) میتواند از نفوذ آب به داخل قالب جلوگیری کند.
۴.۲. بتنریزی تدریجی و ارتقای فشار هیدرولیک
ریختن بتن بهصورت لایهای و با فشار مناسب، از تراکم کامل ماده جلوگیری میکند. در این راستا، استفاده از پمپهای فشار بالا و ابزارهای ارتعاشی برای حذف حبابهای هوا الزامی است.
۴.۳. کنترل دمای بتن در طول زمان سخت شدن
در روزهای گرم، افزودن خنککنندههای شیمیایی یا استفاده از آب سرد در مخلوط، دمای بتن را کنترل میکند. همچنین، پوششهای عایق حرارتی میتواند از تبخیر سریع آب جلوگیری نماید.
۵. روشهای پایش و تشخیص زودهنگام
پایش مداوم سطح تیرهای بلند پس از ساخت، بهویژه در فازهای اولیه ساکنسازی، امکان شناسایی زودهنگام ترکهای کوچک را فراهم میآورد. ابزارهای مدرن شامل:
- دستگاههای لیزری اسکَن: برای تهیه نقشه دقیق سطحی و شناسایی تغییرات ارتفاعی بهدقت میلیمتری.
- سیستمهای حسگر کششی (Strain Gauges): نصب در نقاط بحرانی برای ثبت بارهای واقعی و هشداردهی در زمان افزایش بیش از حد کشش.
- عکسبرداری هوایی با پهپاد: ارائه نمای کلی از کل ساختمان و شناسایی الگوهای گسترش ترکها.
۶. راهکارهای تعمیر و تقویت در صورت بروز ترک
اگر با ترک سازهای مواجه شدیم، اقدامات فوری برای جلوگیری از پیشرفت آن ضروری است. مهمترین روشها عبارتند از:
۶.۱. تزریق اپوکسی یا رزینهای تخصصی
این مواد بهسرعت سفت میشوند و میتوانند فشار داخلی را بازگردانند. برای ترکهای عرضی کمتر از ۲ میلیمتر مناسب هستند.
۶.۲. نصب پلیتهای فولادی یا کامپوزیت
در مواردی که ترک عمقدار یا در محلهای بحرانی باشد، افزودن پلیتهای تقویتکننده میتواند باربری را بهطور قابلملاحظهای افزایش دهد.
۶.۳. استفاده از تکنیکهای گچپوشی و پوششهای محافظ
در صورتی که ترک صرفاً سطحی باشد، پوششهای گچی یا پلیمرهای تخصصی میتوانند رطوبت و نفوذ آب را محدود کنند.
۷. مطالعه موردی: پروژه برج تجاری ۲۲ طبقه در تهران
در این پروژه، با بهکارگیری ترکیبی از روشهای پیش mentioned در بخشهای قبلی، تیم مهندسی موفق شد ترکهای سازهای در تیرهای بلند را بهصورت کامل از بین ببرد. نکات کلیدی این پروژه شامل:
- استفاده از بتن با مقاومت فشاری C45 و افزودنیهای میکروسیلیکات برای کاهش انقباض.
- طراحی آرماتور مقطعی با استفاده از میلههای ۴۷۰، که توزیع یکنواخت فشار را تضمین کرد.
- اجرای نظارت مداوم با حسگرهای کششی و اسکن لیزری، که امکان شناسایی ترکهای زیر ۰٫۱ میلیمتر را فراهم کرد.
- در صورت بروز ترکهای سطحی، بهسرعت از روش تزریق اپوکسی بهرهبرداری شد و از گسترش آنها جلوگیری گردید.
نتیجهگیری این پروژه نشان داد که ترکیب طراحی دقیق، مواد با کیفیت و پایش مستمر، میتواند خطر ترکهای سازهای را بهحداقل برساند و عمر مفید ساختمان را بهطور چشمگیری افزایش دهد.
۸. جمعبندی و توصیههای نهایی
پیشگیری از ترکهای سازهای در تیرهای بلند یک فرآیند جامع است که از مرحله طراحی، انتخاب مواد، اجرای دقیق، پایش مستمر تا تعمیرات اضطراری را در بر میگیرد. برای دستیابی به نتایج مطلوب، توصیه میشود:
- در تمامی مراحل، از استانداردهای ملی و بینالمللی (مانند ASTM و EN) پیروی کنید.
- با متخصصین ژئوتکنیک برای تحلیل نشستهای خاک همکاری نزدیک داشته باشید.
- در پروژههای حساس، از نرمافزارهای تحلیل پیشرفته (مثلاً SAP2000 یا ETABS) برای شبیهسازی رفتار تیرهای بلند استفاده کنید.
- پس از تکمیل ساخت، برنامهریزی منظم برای بازرسی و پایش سطحی تیرها تدوین کنید.
با اجرای این اصول، میتوانید اطمینان حاصل کنید که تیرهای بلند ساختمان شما نه تنها از نظر زیباییشناسی، بلکه از نظر ایمنی و طول عمر، بالاترین استانداردها را برآورده میسازند.
