آموزش فوت و فن ساختمان در طراحی پلان استاندارد

پلان استاندارد در هر پروژه ساختمانی نقش نقشه راهی را ایفا می‌کند که بدون آن، حتی دقیق‌ترین محاسبات سازه‌ای نیز به‌سودی نمی‌رسند. در این مقاله، به‌صورت گام به گام به بررسی اصول طراحی پلان‌های استاندارد می‌پردازیم و نکات کلیدی برای استفاده بهینه از نرم‌افزارهای طراحی‌نقشه مانند AutoCAD را ارائه می‌دهیم. هدف ما این است که طراحان، مهندسان و حتی علاقمندان به معماری بتوانند با تکیه بر روش‌های علمی و مستند، پلان‌های دقیق، قابل‌اعتماد و مطابق با مقررات ملی تولید کنند.

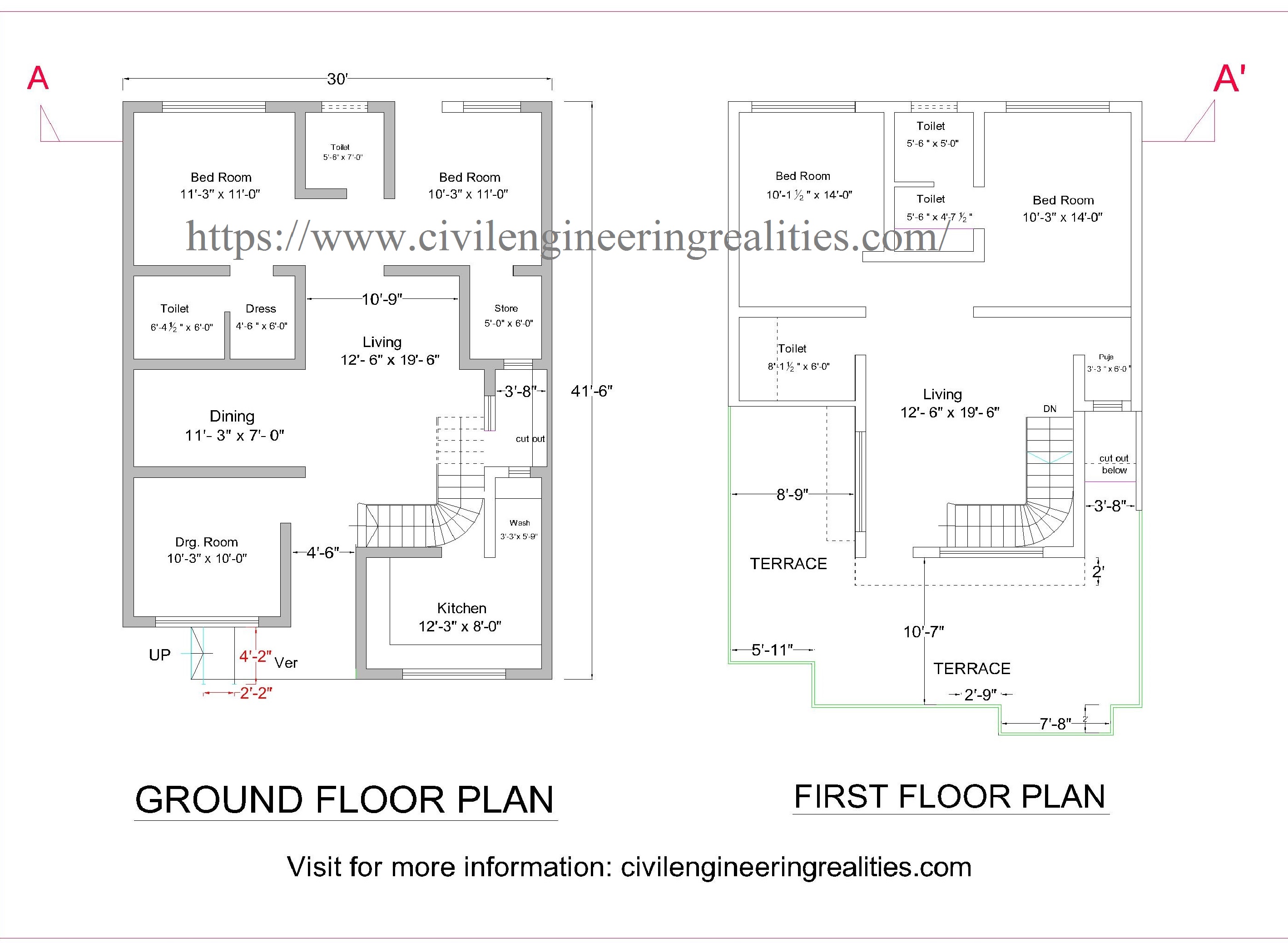

تعریف و اهمیت پلان استاندارد

پلان استاندارد به‌معنی نقشه‌ای است که تمام عناصر اساسی یک ساختمان را در مقیاس مشخص، با جزئیات کافی و بر پایه استانداردهای ملی یا بین‌المللی نمایش می‌دهد. این استانداردها شامل ابعاد درب‌ها و پنجره‌ها، ارتفاع طبقات، مسیرهای اضطراری، و همچنین توزیع فضاهای کاربری می‌شود. رعایت این موارد نه تنها باعث تسهیل در مراحل ساخت می‌شود، بلکه خطرات احتمالی ناشی از عدم انطباق با قوانین ساختمانی را به‌حداقل می‌رساند.

چرا پلان استاندارد ضروری است؟

• کاهش هزینه‌های اصلاحیه: وقتی پلان از ابتدا مطابق استانداردها باشد، نیازی به بازنگری‌های پرهزینه در طول ساخت نخواهد بود.
• بهبود کیفیت ساخت: جزئیات دقیق باعث می‌شود که پیمانکاران دقیقاً بدانند چه کاری باید انجام دهند و از بروز خطاهای اجرایی جلوگیری می‌شود.
• تطبیق با مقررات قانونی: شهرداری‌ها و نهادهای نظارتی پلان‌های استاندارد را می‌پذیرند و اخذ مجوز برای پروژه آسان‌تر می‌شود.

مراحل تهیه پلان استاندارد

طراحی پلان استاندارد یک فرآیند سلسله‌مراتبی است که از جمع‌آوری داده‌های اولیه تا تولید نهایی نقشه‌های اجرایی ادامه می‌یابد. در ادامه، هر یک از این مراحل را به‌صورت دقیق شرح می‌دهیم.

۱. جمع‌آوری اطلاعات پایه

در این مرحله، باید اطلاعات زیر را از مشتری یا مالک پروژه دریافت کنید:

• ابعاد کلی قطعه زمین و موقعیت جغرافیایی.
• محدودیت‌های قانونی مانند ارتفاع حداکثری، نسبت پوشش زمین (FAR) و فاصله‌های حداقل از مرزهای مجاور.
• نیازهای عملکردی: تعداد واحدهای مسکونی، فضاهای تجاری، پارکینگ، و فضاهای عمومی.

۲. تحلیل نیازمندی‌های عملکردی

با توجه به داده‌های جمع‌آوری‌شده، یک ماتریس نیازمندی‌ها تهیه می‌شود که در آن هر فضا به‌صورت دقیق توصیف می‌شود؛ برای مثال، هر واحد مسکونی باید حداقل ۲۵ متر مربع مساحت خالص داشته باشد و مسیرهای اضطراری باید به‌صورت مستقیم به خروجی‌های ایمنی متصل شوند.

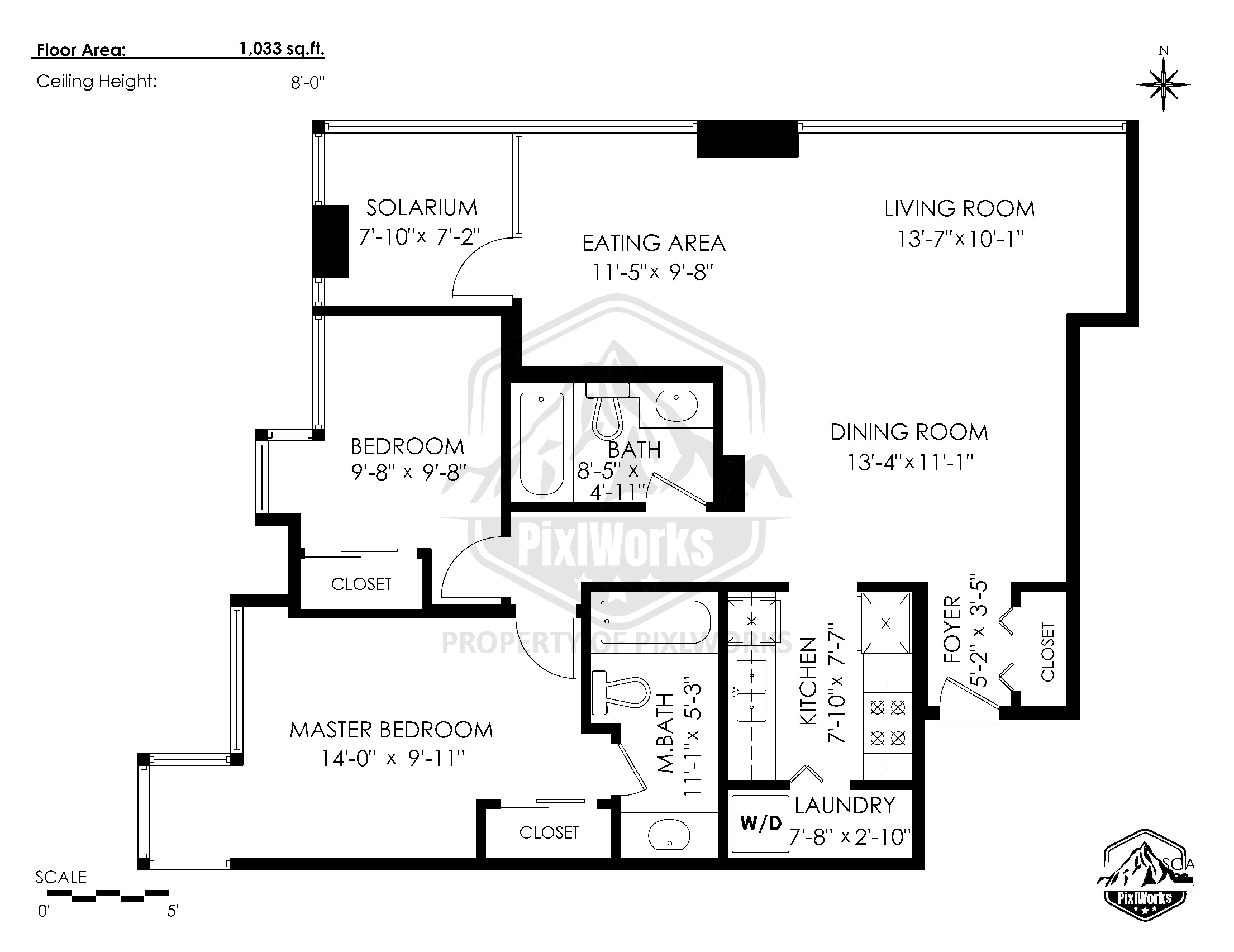

۳. انتخاب مقیاس و تدوین چیدمان اولیه

مقیاس مناسب (معمولاً ۱:۱۰۰ یا ۱:۵۰۰) باید بر اساس حجم پروژه و جزئیاتی که می‌خواهید نشان دهید، انتخاب شود. در این مقیاس، اندازه‌گیری‌های دقیق از جمله ضخامت دیوارها، ارتفاع سقف‌ها و ابعاد عوارض ساختمانی صورت می‌گیرد.

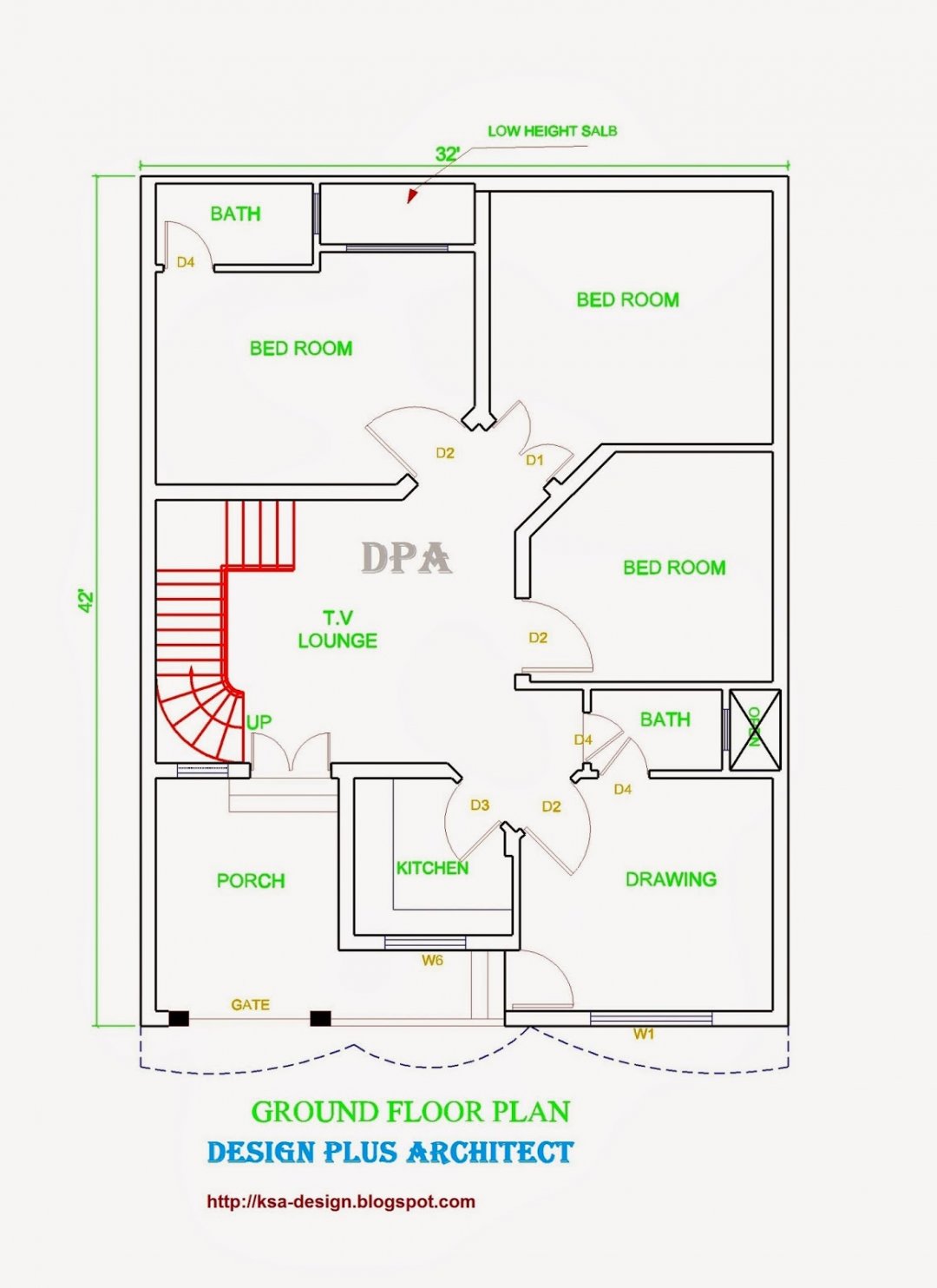

۴. استفاده از نرم‌افزارهای طراحی (AutoCAD)

نرم‌افزار AutoCAD به‌عنوان یکی از ابزارهای پیشرو در حوزه نقشه‌کشی، امکاناتی نظیر لایه‌بندی، ابزارهای دقیق اندازه‌گیری و کتابخانه‌های پیش‌ساخته برای عناصر معماری را فراهم می‌کند. برای بهره‌وری حداکثری، توصیه می‌شود از الگوهای (Template) استاندارد استفاده کنید؛ این الگوها شامل تنظیمات لایه‌ها، سبک‌های خطی (Line Types) و قلم‌های متنی (Text Styles) می‌باشند.

در ادامه، چند نکته کلیدی برای کار با AutoCAD در طراحی پلان استاندارد آورده شده است:

• لایه‌بندی هوشمند: هر عنصر (دیوار، درب، پنجره، مبلمان) را در لایه‌ مخصوص خود قرار دهید تا در هنگام ویرایش یا چاپ، کنترل دقیق‌تری داشته باشید.
• استفاده از بلوک‌های پیش‌ساخته: بلوک‌های استاندارد برای درب، پنجره، پله و تجهیزات مکانیکی زمان طراحی را به‌طور چشمگیری کاهش می‌دهند.
• تعیین مقیاس چاپ: با تنظیم VIEWPORT مناسب، می‌توانید پلان را با مقیاس دلخواه چاپ کنید و از تغییرات ناخواسته در اندازه‌ها جلوگیری کنید.

نکات کلیدی برای بهبود کیفیت پلان

پس از تکمیل طرح اولیه، بررسی‌های نهایی برای اطمینان از صحت اطلاعات ضروری است. در این بخش به برخی از مهم‌ترین نکات دقت می‌کنیم.

۱. صحت ابعاد و نسبت‌ها

تمامی ابعاد باید با ابزارهای اندازه‌گیری دقیق نرم‌افزار (مانند DIMLINEAR) تأیید شوند. نسبت‌های مهم مانند ارتفاع طبقه به‌ارتفاع سقف (معمولاً ۲.۸ متر) و عرض درب‌های خروجی اضطراری (حداقل ۹۰ سانتی‌متر) باید رعایت شوند.

۲. بررسی مسیرهای اضطراری

مسیرهای خروجی باید به‌صورت مستقیم، بدون مانع و با عرض کافی طراحی شوند. همچنین، مکان‌های نصب علائم اضطراری و روشنایی اضطراری باید در پلان مشخص شوند تا در زمان بحران، راه‌پیمایی آسان باشد.

۳. هماهنگی با مهندسان دیگر

پلان استاندارد باید با نقشه‌های سازه‌ای، تاسیساتی و مکانیکی هم‌راستا باشد. برای این منظور، با مسئولین این بخش‌ها جلسات هماهنگی برگزار کنید و نقاط تقاطع را با دقت علامت‌گذاری کنید.

اشتباهات رایج و راه‌حل‌های پیشگیرانه

در طول فرآیند طراحی، برخی خطاها می‌توانند به‌سرعت بروز کنند؛ شناخت این اشتباهات و پیشگیری از آن‌ها به‌عنوان یک مهندس یا معمار حرفه‌ای، حیاتی است.

• عدم توجه به مقیاس: استفاده از مقیاس نادرست می‌تواند منجر به محاسبه نادرست مساحت‌ها و حجم‌ها شود. همیشه پیش از شروع، مقیاس را در تنظیمات UNITS تعیین کنید.
• تداخل لایه‌ها: ترکیب لایه‌های مختلف بدون نام‌گذاری مناسب، باعث سردرگمی در ویرایش‌های بعدی می‌شود. از پیش‌نام‌گذاری منطقی (مثلاً Wall-Exterior) استفاده کنید.
• نادیده‌گرفتن نکات زیست‌محیطی: در برنامه‌ریزی فضاهای سبز یا نورگیری طبیعی، اگر این موارد را نادیده بگیرید، می‌توانید به‌عقب‌نشینی انرژی و هزینه‌های اضافی منجر شوید.

نتیجه‌گیری

پلان استاندارد، پایه‌ای استوار برای هر پروژه ساختمانی موفق است؛ از جمع‌آوری دقیق داده‌های اولیه تا استفاده بهینه از ابزارهای دیجیتال، هر مرحله باید با دقت و توجه به جزئیات پیش برود. با رعایت استانداردهای ملی، به‌کارگیری تکنیک‌های پیشرفته AutoCAD و انجام بازبینی‌های مستمر، می‌توانید پلان‌های کیفیت‌بالا تولید کنید که نه تنها در زمان ساخت، بلکه در دوره نگهداری و بهره‌برداری نیز ارزشمند خواهند بود. به یاد داشته باشید که هر اشتباه کوچک می‌تواند هزینه‌های بزرگ‌تری به‌دنبال داشته باشد؛ بنابراین، سرمایه‌گذاری بر روی آموزش مستمر و به‌روزرسانی دانش فنی، گامی اساسی برای ارتقای سطح حرفه‌ای در حوزه طراحی ساختمان است.
