آموزش فوت و فن ساختمان در کنترل تراز بودن سازهها
تراز بودن سازهها یکی از عوامل کلیدی در تضمین ایمنی، پایداری و طول عمر ساختمانهاست. هرگونه انحراف از تراز میتواند منجر به توزیع نابرابر بار، فشارهای غیرمنطقی بر اجزاء سازهای و در نهایت بروز ترکها یا فروپاشیهای جزئی شود. در این مقاله، بهصورت جامع به بررسی اصول، ابزارها و روشهای پیشرفتهٔ کنترل تراز در پروژههای ساخت و ساز میپردازیم؛ تا مهندسان، پیمانکاران و ناظران بتوانند با اطمینان بیشتری به کیفیت نهایی سازهها دست یابند.
اهمیت تراز بودن در سازههای ساختمانی
در هر پروژهٔ ساختمانی، تراز بودن نه تنها به زیبایی بصری ساختمان کمک میکند، بلکه نقش اساسی در عملکرد ساختاری آن دارد. از مهمترین دلایل این اهمیت میتوان به موارد زیر اشاره کرد:
- توزیع یکنواخت بار: سطوح تراز شده باعث میشوند وزن خود ساختمان به طور مساوی بر پایهها و ستونها توزیع شود.
- پیشگیری از ترکخوردگی: انحرافات کوچک میتوانند نقطهٔ شروع ترکهای طولانیمدت باشند که با گذشت زمان گسترش مییابند.
- بهبود عملکرد سیستمهای مکانیکی: سیستمهای گرمایش، تهویه و تهویه مطبوع (HVAC) و لولهکشیها بهدقت در سطوح تراز نصب میشوند؛ هرگونه انحراف میتواند کارایی این سیستمها را کاهش دهد.
- کاهش هزینههای تعمیرات: پیشگیری از مشکلات ناشی از عدم تراز، هزینههای پسازساخت و تعمیرات را بهطور چشمگیری کاهش میدهد.
ابزارها و تکنولوژیهای نوین برای کنترل تراز
امروزه با پیشرفت فناوری، ابزارهای دقیقتری برای اندازهگیری و تنظیم تراز در دسترس هستند. در ادامه به مهمترین این ابزارها اشاره میکنیم:
- دستگاه ترازسنج دیجیتال با قابلیت خواندن دقیق تا ۰٫۰۱ درجه.

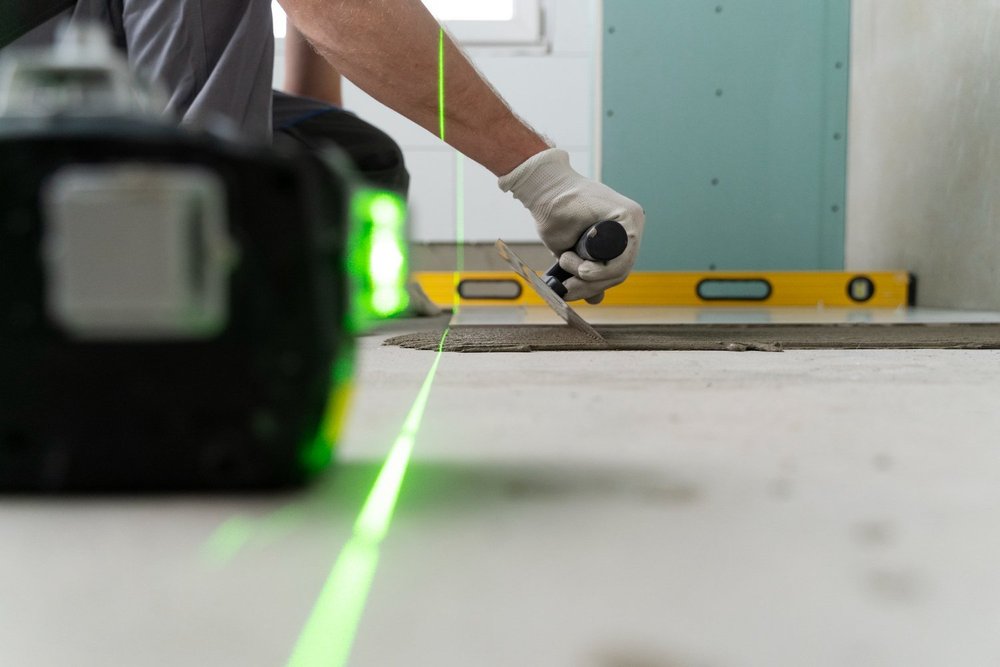

- سیستمهای Laser Level که با پرتوهای لیزری، خطوط افقی یا عمودی را در فواصل طولانی فراهم میکنند.
- پلتهای ترازکننده (Leveling Plates) که در ترکیب با حسگرهای فشار، ارتفاع دقیق هر نقطه را بهصورت لحظهای گزارش میدهند.
- نرمافزارهای BIM (Building Information Modeling) که امکان شبیهسازی و پیشبینی انحرافات تراز را قبل از شروع کار میدهند.
در میان این ابزارها، پلتهای ترازکننده نقش ویژهای دارند؛ چرا که میتوانند بهسرعت تغییرات ارتفاعی را در سطوح مختلف شناسایی و اصلاح کنند.
نحوهٔ استفاده صحیح از پلتهای ترازکننده
برای بهدست آوردن نتایج دقیق، مراحل زیر را بهدقت دنبال کنید:
- پلت را بر روی سطح مورد نظر قرار دهید و مطمئن شوید که پایهٔ آن بهدرستی تثبیت شده است.
- دستگاه حسگر فشار را فعال کنید؛ این حسگر بهصورت خودکار فشار وارده بر پلت را بهعنوان ارتفاع معادل میخواند.
- دادههای بدست آمده را بهصورت لحظهای بر روی نمایشگر یا اپلیکیشن موبایل منتقل کنید؛ تا بتوانید هر گونه انحراف را فوراً اصلاح کنید.
- در صورت نیاز، با افزودن یا حذف لایههای زیرساخت (مانند سیمان یا ماسه) تراز را تنظیم کنید.
روشهای کلاسیک و ترکیبی برای کنترل تراز
اگرچه ابزارهای دیجیتال کارایی بالایی دارند، ترکیب آنها با روشهای سنتی میتواند دقت نهایی را افزایش دهد. مهمترین روشهای ترکیبی عبارتند از:
استفاده از خطکش آب (Water Level)
این روش ساده اما مؤثر بر پایهٔ اصل همارتفاع بودن سطح آب در لولههای متصل به یکدیگر است. برای استفاده از این تکنیک، یک لولهٔ شفاف با طول کافی (معمولاً ۲ تا ۵ متر) پر از آب میکنیم و دو سر آن را در نقاط مختلف سطحی میگذاریم. سطح آب در هر دو انتها یکسان خواهد بود؛ بنابراین میتوان بهراحتی اختلاف ارتفاع را اندازهگیری کرد.
قلمموهای نوری (Laser Line Level)
قلمموهای لیزری برای ایجاد خطوط افقی یا عمودی بسیار دقیق مورد استفاده قرار میگیرند. این ابزارها بهویژه در پروژههای بزرگ مانند ساخت برجهای بلند یا پلها که فاصلههای طولانی مورد بررسی قرار میگیرد، کاربردی هستند. با تنظیم دقیق پرتو لیزری، میتوان انحرافات کمتر از ۰٫۲ میلیمتر را نیز تشخیص داد.
مراحل عملیاتی برای تضمین تراز بودن در طول پروژه
یک روند استاندارد برای کنترل تراز در هر فاز ساخت شامل مراحل زیر است:
- برنامهریزی اولیه: پیش از شروع کار، نقشههای طراحی را با ابزارهای BIM بررسی کنید و نقاط حساس تراز را شناسایی نمایید.
- آمادهسازی سطح پایه: پایههای بتن یا فونداسیونها باید با دقت سطحسازی شوند؛ این کار پایهای برای تمام سطوح بالاتر است.
- نصب ابزارهای اندازهگیری: در هر مرحله از ساخت، دستگاههای ترازسنج، لیزر لول و پلتهای ترازکننده را بهصورت دورهای نصب کنید.
- ثبت دادهها و مقایسه با معیارهای طراحی: تمام مقادیر ارتفاعی باید در یک دفترچه یا نرمافزار ثبت شده و با مقادیر هدف مقایسه شوند.
- تصحیح و تنظیم مجدد: در صورت مشاهده انحراف، بلافاصله اقدام به اصلاح کنید؛ این کار میتواند شامل افزودن لایههای پشتی یا حذف بخشهای اضافه باشد.
- بازرسی نهایی: پس از اتمام هر فاز، یک بازبینی جامع با استفاده از ابزارهای دقیق انجام شود تا اطمینان حاصل شود که هیچ انحرافی باقی نمانده است.
نکات کلیدی برای جلوگیری از اشتباهات رایج
در طول پروژههای ساختمانی، برخی از اشتباهات متداول میتوانند باعث از دست رفتن دقت تراز شوند. در این بخش به مهمترین این نکات میپردازیم:
- استفاده نکردن از نقطهٔ مرجع ثابت؛ هر بار که ابزار ترازسنج را جابجا میکنید، باید نقطهٔ مرجع را دوباره کالیبره کنید.
- نادیده گرفتن تغییرات دما؛ گسترش یا انقباض مصالح بهدلیل تغییرات دمایی میتواند باعث انحراف جزئی شود؛ بنابراین اندازهگیریها را در دمای ثابت انجام دهید.
- خطا در نقاشی سطحی؛ اگر سطح پایه بهدرستی صاف نشده باشد، ابزارهای دقیق نیز نتوانند مقدار صحیحی ارائه دهند.
- عدم ثبت دقیق دادهها؛ ثبت نادرست یا ناقص مقادیر، بهخصوص در پروژههای بزرگ، میتواند منجر به تصمیمگیریهای اشتباه شود.
چکلیست نهایی برای اطمینان از تراز بودن سازه
در پایان، برای سادهسازی فرآیند کنترل تراز، میتوانید از چکلیست زیر بهرهمند شوید؛ این لیست میتواند بهعنوان یک راهنمای روزانه برای تیمهای میدانی مورد استفاده قرار گیرد:
- آمادهسازی ابزارهای اندازهگیری و کالیبرهکردن آنها.
- بررسی سطح پایه و تأیید عدم وجود ناهمواری.
- انجام اندازهگیریهای اولیه قبل از شروع هر فاز ساخت.
- ثبت دقیق مقادیر در نرمافزار یا دفترچه مخصوص.
- مقایسه مقادیر با معیارهای طراحی و شناسایی انحرافات.
- اقدام به اصلاحات فوری در صورت بروز انحراف.
- بازرسی نهایی توسط ناظر مستقل برای اعتبارسنجی نتایج.
با رعایت دقیق این مراحل و بهرهگیری از ابزارهای پیشرفته، میتوان اطمینان حاصل کرد که سازههای ساختمانی در تمام طول عمر خود، از نظر تراز بودن به استانداردهای بینالمللی مطابقت دارند. این امر نه تنها بهافزایش ایمنی و پایداری ساختمانها منجر میشود، بلکه هزینههای نگهداری و تعمیرات را بهصورت چشمگیری کاهش میدهد.
