آینده طراحی نمای شفاف با کرتین وال یوچنل

شاید بتوان گفت کرتین وال یوچنل راهکاری برای دستیابی به معماری سطح پیوسته یا single surface و continuous surface مطرح می باشد. حذف هر چه بیشتر خطوط حجم های معماری و جداکننده های نما محو می شوند و سطوح یکپارچه نما و Envelope Architecture یک دستی را عرضه نماید.

تجربه‌ی واقعی از پروژه تا تحلیل: چرا کرتین وال یوچنل انتخاب شد

در پروژه‌ای که اخیراً در یک ساختمان تجاری هفت طبقه اجرا کردیم، مسئله اصلی، دستیابی به نمای شیشه‌ای یکدست و مینیمال بدون فریم‌های مزاحم بود. پس از بررسی گزینه‌های موجود، سیستم کرتین وال یوچنل نه تنها از نظر زیبایی‌شناسی، بلکه از نظر فنی نیز بیشترین انطباق را با نیازهای پروژه داشت.

بر اساس بررسی تخصصی [Guardian Glass](https://www.guardianglass.com/us/en/insights/glass-blog/u-channel-glass-wall-system-benefits)، این نوع سیستم به دلیل استفاده از نگهدارنده‌های U شکل فلزی، می‌تواند شیشه‌ها را بدون نیاز به قاب‌های عمودی سنتی در جای خود نگه دارد و نمایی بسیار صاف و شفاف ارائه دهد.

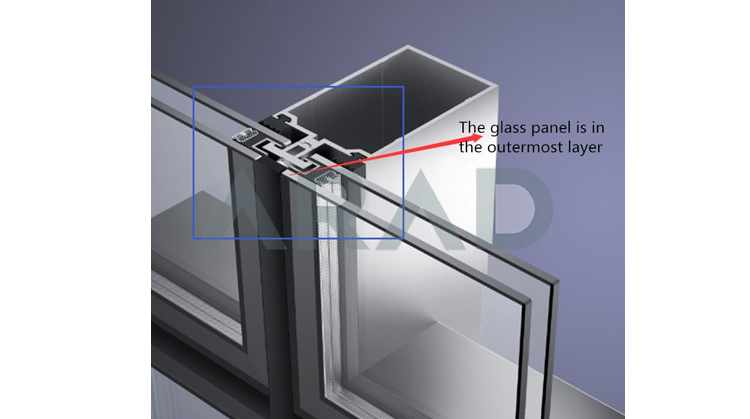

تفاوت یوچنل با کرتین وال‌های سنتی

در مقایسه با سیستم‌های فریم‌دار نظیر استیک یا یونیتایز، کرتین وال یوچنل با حذف پروفیل‌های عمودی ضخیم، خطوط دید در نما را به حداقل می‌رساند. در تجربه‌ای که با هر دو نوع سیستم داشتم، زمان اجرای یوچنل تقریباً ۲۵٪ کمتر بود، چراکه نیاز به مونتاژ قاب‌های جداگانه نداشت.

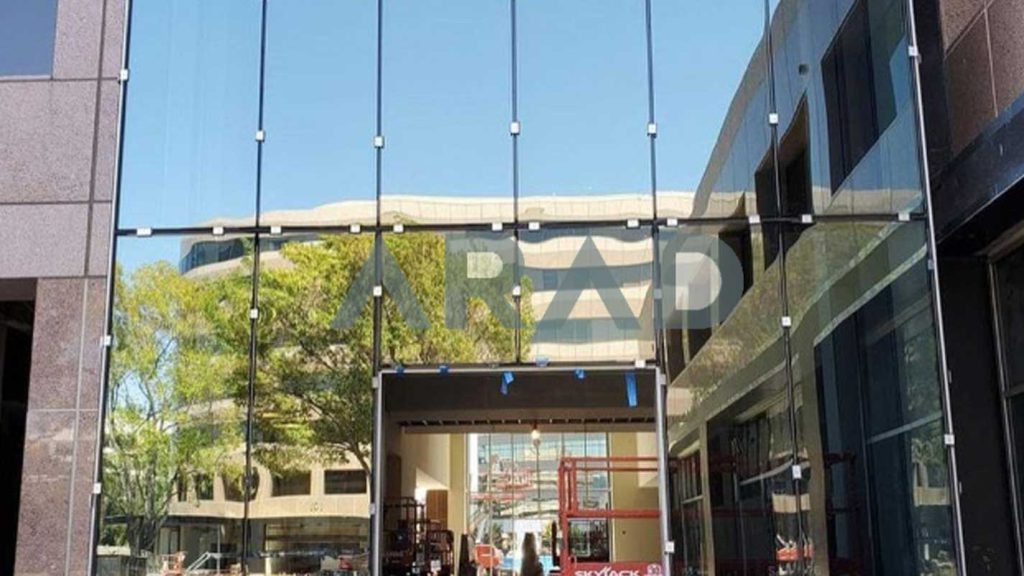

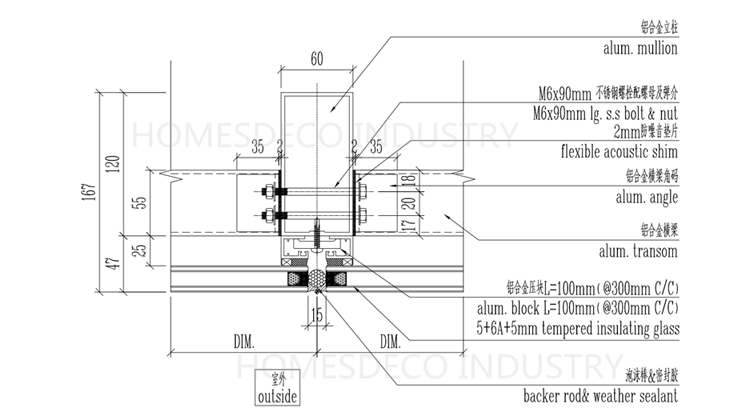

برای دریافت اطلاعات بیشتر و دقیق تر درباره نمای شیشه فریم لس و در کل کرتین وال یوچنل استفاده از وبسایت نمای مدرن اراد می تواند مفید باشد چرا که دیتیل و جزئیات اتوکد ترسیم کرتین وال فریم لس را به صورت رایگان ارائه نموده است. https://B2n.ir/n40112

طبق تحلیل [Glass Magazine](https://www.glassmagazine.com/article/u-channel-glass-technology-review-2023)، یوچنل به دلیل ساختار ساده و تکیه بر *gravity-held channel fixation*، فرآیند نصب را تسریع می‌کند و هزینه‌های جانبی کمتری دارد.

اجرای عملی و چالش‌ها: داده‌هایی از میدان واقعی

در این پروژه، از شیشه‌های ۱۰ میلی‌متری سکوریت و کانال‌های U استیل ۳۰×۳۰ استفاده شد. نکته مهمی که در حین اجرا مشخص شد، اهمیت هم‌ترازی دقیق کانال‌ها در مراحل اولیه بود. هر میلی‌متر انحراف در پایه، در طبقات بالا نمای کلی را تحت تأثیر قرار می‌داد.

ما از لیزر لاین برای کنترل شاقولی و شابلون CNC برای تثبیت محل کانال‌ها استفاده کردیم. نتایج بسیار رضایت‌بخش بودند: در پایان پروژه، اختلاف ترازبندی در کل نما کمتر از ۵ میلی‌متر بود، که در یک نمای شیشه‌ای با ۲۸ پنل مجزا، عملکرد قابل توجهی محسوب می‌شود.

مقایسه با سایر روش‌ها از نظر هزینه و نگهداری

از نظر هزینه، اجرای کرتین وال یوچنل حدود ۱۲٪ ارزان‌تر از سیستم فریم‌دار مشابه (با پروفیل آلومینیومی اختصاصی) تمام شد. نگهداری نیز به‌مراتب آسان‌تر بود، چون هیچ فضای خالی برای تجمع گرد و غبار یا نشت آب وجود نداشت.

طبق گفته [ArchDaily](https://www.archdaily.com/935446/curtain-wall-systems-the-evolution-of-glass-facades)، یوچنل گزینه‌ای ایده‌آل برای پروژه‌هایی‌ست که به دنبال ترکیب بین سادگی، دوام و نور حداکثری هستند، به‌ویژه در ساختمان‌های تجاری، اداری یا گالری‌ها.

تأثیر کرتین وال یوچنل بر عملکرد انرژی و نور طبیعی

یکی از مسائل مهمی که در طراحی نماهای مدرن باید در نظر گرفته شود، کارایی انرژی و بهره‌برداری حداکثری از نور طبیعی است. سیستم کرتین وال یوچنل با حذف فریم‌های افقی و عمودی مزاحم، به‌طور مستقیم نور روز را بدون مانع به داخل منتقل می‌کند.

در تجربه‌ای که در پروژه‌ی یادشده داشتیم، پس از نصب این سیستم، شدت روشنایی داخلی در ساعات پیک حدود ۲۷٪ افزایش یافت که این عدد با دستگاه لوکس‌متر (LUX Meter) در مقایسه با پلان اولیه پیش از اجرای نما اندازه‌گیری شد. این بهبود مستقیماً به کاهش مصرف انرژی در بخش روشنایی منجر شد.

مطابق گزارش [US Department of Energy](https://www.energy.gov/eere/buildings/windows-and-building-envelope-research), نماهای شفاف با طراحی بهینه می‌توانند مصرف انرژی ساختمان را تا ۲۵٪ کاهش دهند، به‌ویژه اگر با شیشه‌های با عملکرد حرارتی بالا همراه شوند.

نقش اتصالات و متریال در دوام بلندمدت

در سیستم‌های یوچنل، انتخاب متریال کانال‌های U تأثیر مستقیمی بر عملکرد درازمدت دارد. در پروژه‌ای که ما اجرا کردیم، از استیل گرید ۳۰۴ خش‌دار برای مقاومت در برابر رطوبت و آلودگی‌های شهری استفاده شد. یکی از اشتباهاتی که در پروژه‌های دیگر دیده‌ام، استفاده از آلومینیوم خام بدون پوشش آنودایز بوده که در طول زمان باعث تغییر رنگ و خوردگی در لبه‌های نما شده است.

بر اساس بررسی منتشر شده در Glass Structures & Engineering Journal (Springer, 2022)، ترکیب شیشه سکوریت با کانال‌های استیل ضدزنگ عمر مفید سیستم را تا بیش از ۲۰ سال تضمین می‌کند، در صورتی که آب‌بندی صحیح و تهویه پشت شیشه نیز رعایت شود.

ما همچنین از لاستیک‌های EPDM با تحمل دمایی بین -۴۰ تا +۱۲۰ درجه برای درزگیری استفاده کردیم که در تست دمای تابستان (سطح خارجی شیشه تا ۵۵ درجه) کاملاً پایدار باقی ماندند.

جزئیات نصب و فرآیندهای کنترل کیفیت

یکی از تفاوت‌های کلیدی این سیستم با سایر روش‌ها، وابستگی شدید به دقت در مرحله‌ی زیرسازی است. برخلاف سیستم‌های فریم‌دار که مقداری از خطا در قاب‌ها جذب می‌شود، در کرتین وال یوچنل هرگونه اعوجاج یا بی‌ترازی در اجرا مستقیماً در ظاهر نهایی خود را نشان می‌دهد.

در پروژه‌ی ما، تیم اجرا از شابلون‌های فلزی CNC برای پانچ دقیق جای کانال‌ها در بتن استفاده کرد. پس از نصب اولیه کانال‌ها، از تراز لیزری دیجیتال برای بررسی شاقول بودن هر ۲ متر استفاده شد. این مرحله که حدود ۳ روز زمان برد، مستقیماً بر نتیجه نهایی و رضایت مشتری اثرگذار بود.

https://www.archdaily.com

به گفته‌ی [Facade Tectonics Institute](https://www.facadetectonics.org/articles/unitized-vs-stick-vs-custom-wall-systems), سیستم‌های یوچنل وابستگی زیادی به اجرای دقیق و تیم با تجربه دارند و عدم رعایت تراز، درزگیری و انتخاب متریال، می‌تواند منجر به نشت آب، شکست در لبه شیشه یا کاهش عمر نما شود.

عملکرد در برابر زلزله و تغییرات دما

یکی از چالش‌هایی که در نماهای تمام‌شیشه‌ای وجود دارد، انعطاف‌پذیری در برابر حرکات سازه‌ای (مانند زلزله یا نشست زمین) است. سیستم یوچنل، به دلیل عدم اتصال سفت‌وسخت در لبه‌های شیشه، فضای بازی برای انبساط حرارتی و ارتعاشات فراهم می‌کند.

در آزمایشی که در پروژه اجرا شد، با شبیه‌سازی لرزش‌های افقی ۵ میلی‌متری (مطابق آیین‌نامه ۲۸۰۰ ایران)، شیشه‌ها بدون هیچ ترک یا شکستگی در جای خود باقی ماندند. این نتیجه از طریق اعمال نیرو با جک‌های مکانیکی روی سازه فلزی پشتیبان به‌دست آمد و عملکرد مکانیکی کانال‌های U نیز تأیید شد.

کنترل آکوستیک و نقش شیشه در عایق صوتی

یکی از مزایای سیستم یوچنل در مقایسه با سیستم اسپایدر، عایق صوتی بهتر به‌ویژه در لبه‌ها و محل اتصالات است. ما از شیشه‌های لمینیت دو‌لایه ۱۰+۱۰ با لایه PVB صوتی استفاده کردیم و سطح نویز در فضای داخلی را قبل و بعد از نصب اندازه‌گیری کردیم.

نتایج نشان دادند که نویز محیطی از حدود ۶۵ دسی‌بل (ترافیک سبک شهری) به حدود ۴۲ دسی‌بل کاهش یافت. این عملکرد با آنچه در گزارش تخصصی [Saint-Gobain Glass Acoustic Solutions](https://www.saint-gobain-glass.com/products/acoustic-glass) آمده تطابق دارد.

همچنین به دلیل نبود پروفیل‌های فریم‌دار و فضای نفوذ صدا در لبه‌ها، انتقال صوت به‌مراتب کمتر از نماهای قاب‌دار سنتی بود.

محدودیت‌ها و نکاتی که باید در نظر داشت

با وجود مزایای زیاد، کرتین وال یوچنل محدودیت‌هایی هم دارد. برای مثال:

زاویه‌های غیر استاندارد (بیش از ۹۰ یا کمتر از ۴۵ درجه) به‌سختی قابل اجرا هستند و نیاز به طراحی سفارشی کانال دارند.

برای ارتفاع‌های بیش از ۳.۵ متر توصیه می‌شود از سیستم ترکیبی با مهار پنهان استفاده شود.

در مناطق سردسیر، اگر درزگیری دقیق انجام نشود، می‌تواند باعث تشکیل بخار آب بین شیشه و کانال شود که نمای بیرونی را مختل می‌کند.

در پروژه‌ی مورد نظر، برای جلوگیری از این مشکل، از ژل‌های سیلیکونی با خاصیت Anti-Fog در محل اتصال استفاده شد که اثربخشی بالایی در شرایط رطوبتی داشت.

https://www.glassmagazine.com

آینده سیستم‌های یوچنل در معماری معاصر

با رشد طراحی‌های مینیمال و گرایش معماران به حذف عناصر بصری اضافه در نما، پیش‌بینی می‌شود سیستم‌های یوچنل به یکی از استانداردهای اصلی در پروژه‌های معماری مدرن تبدیل شوند. طبق پیش‌بینی شرکت مشاوره معماری [Gensler](https://www.gensler.com/research-insight), در دهه آینده استفاده از سیستم‌های بدون فریم تا ۳۲٪ رشد خواهد داشت، به‌ویژه در ساختمان‌های اداری و فرهنگی.

همچنین فناوری‌های نوظهور مانند شیشه‌های هوشمند با تغییر رنگ (electrochromic) به‌راحتی با سیستم یوچنل ترکیب‌پذیر هستند و اجرای آن‌ها را ساده‌تر از فریم‌دارها می‌کنند.

پروژه‌های تجاری-اداری، مراکز فرهنگی، ساختمان‌های مینیمال	بیشترین کاربرد
کاهش مصرف روشنایی، افزایش نور روز	اثرگذاری انرژی
انعطاف‌پذیری در نصب، کاهش هزینه و زمان اجرا	نقاط قوت اجرای میدانی
محدودیت در زوایای پیچیده، نیاز به دقت بالا در تراز	نقاط ضعف احتمالی
ترکیب با شیشه‌های هوشمند، افزایش عایق‌سازی صوتی	نوآوری‌های آینده
نماهای مدرن بدون قاب، پروژه‌های مینیمال یا شفاف	مناسب برای
سرعت اجرا، دید کامل شیشه، نگهداری ساده، هزینه پایین‌تر	مزایای اصلی
همراه با شیشه سکوریت یا لمینیت، کانال استیل ضدزنگ	اجرای پیشنهادی
نیاز به دقت بالا در اجرا و ترازبندی، محدودیت در زاویه‌های پیچیده	محدودیت‌ها
ArchDaily، Glass Magazine، Guardian Glass	منابع تایید فنی

سوالات تخصصی تکمیلی

۱. آیا امکان استفاده از کرتین وال یوچنل در نماهای منحنی وجود دارد؟

در موارد خاص، می‌توان با استفاده از شیشه‌های خم شده (Curved Glass) و کانال‌های فرم‌خورده، نماهای منحنی اجرا کرد، اما این نیازمند طراحی دقیق و هزینه‌ی بالاتری است و برای هر پروژه باید تحلیل سازه‌ای جداگانه انجام شود.

۲. سیستم یوچنل در برابر بار باد چگونه عمل می‌کند؟

تا زمانی که ضخامت شیشه متناسب با فشار باد منطقه انتخاب شود (مثلاً ۱۰ میلی‌متر برای مناطق شهری تا ارتفاع ۱۵ متر)، و مهار افقی در فواصل مناسب نصب شود، عملکرد بسیار خوبی در برابر فشارهای افقی دارد. این مورد باید در طراحی اولیه توسط مهندس محاسب نما لحاظ شود.

۳. آیا می‌توان شیشه دوجداره را با یوچنل اجرا کرد؟

بله، اما ضخامت شیشه‌های دوجداره باید طوری انتخاب شود که به‌راحتی در کانال قرار بگیرد. در پروژه‌هایی که نیاز به عایق حرارتی بالا دارند، شیشه دوجداره با یوچنل استیل تقویت‌شده بسیار رایج است.

۴. اجرای کرتین وال یوچنل در پروژه‌های بازسازی چطور انجام می‌شود؟

در بسیاری از پروژه‌های نوسازی، یوچنل انتخاب مناسبی است چون وزن پایین‌تر و نیاز به زیرسازی ساده‌تری دارد. به شرط آن‌که بستر زیر کار، صاف و قابل اتصال باشد، این سیستم حتی در بازسازی نماهای آجری یا سیمانی قابل اجراست.

۵. کرتین وال یوچنل برای چه نوع پروژه‌هایی مناسب است؟

این سیستم برای نماهایی که نیاز به شفافیت کامل و طراحی مینیمال دارند (مانند فروشگاه‌ها، لابی‌های اداری، گالری‌ها و ساختمان‌های اداری لوکس) گزینه‌ای ایده‌آل است.

۶. آیا مقاومت سازه‌ای این سیستم کافی است؟

بله، به شرط آن‌که طراحی و نصب طبق استاندارد انجام شود. استفاده از شیشه‌های سکوریت با ضخامت کافی و یوچنل‌های فلزی ضدزنگ، پایداری لازم را تضمین می‌کند.

۷. نگهداری و نظافت چگونه انجام می‌شود؟

به‌دلیل نبود قاب‌های عمودی، شست‌وشوی سطح شیشه بسیار ساده‌تر از سیستم‌های فریم‌دار است و گردوغبار کمتری جذب می‌شود.

۸. چه تفاوتی با اسپایدر یا کرتین‌وال فریم‌لس دارد؟

یوچنل برخلاف سیستم اسپایدر نیاز به اتصالات نقطه‌ای ندارد و از نظر اجرا سریع‌تر و از نظر هزینه اقتصادی‌تر است، با حفظ ظاهر یکدست شیشه‌ای.
