بهترین روش سیمکشی برق ساختمان مطابق استاندارد
سیمکشی برق یک ساختمان نه تنها پایهای برای عملکرد ایمن تجهیزات الکتریکی است، بلکه نقش مهمی در بهینهسازی مصرف انرژی و جلوگیری از خطرات ناشی از اتصالهای نامناسب دارد. رعایت استانداردهای ملی (مانند IEC 60364 و ملیاستانداردهای ایران) میتواند از بروز حوادث الکتریکی، آتشسوزی و خسارات مالی جلوگیری کند. در ادامه، مروری جامع بر بهترین روشهای سیمکشی برق ساختمانی مطابق استاندارد ارائه میشود.
آشنایی با استانداردهای پایهای سیمکشی
در ایران، استانداردهای اصلی برای سیمکشی شامل استاندارد ملی ۴۲۲۲ (نقشههای الکتریکی) و استاندارد ملی ۲۲۲۲ (نقشههای توزیعی) میباشند. این استانداردها بهطور دقیق به مواردی چون انتخاب کابل، روشهای نصب، حفاظت زمین، و جداسازی مدارهای حساس میپردازند. علاوه بر این، استانداردهای بینالمللی IEC 60364 بهعنوان چارچوبی برای ارزیابی ایمنی و کارایی در تمام سطوح ساختمانها شناخته میشود.
مرحلهبهمرحله برنامهریزی سیمکشی
۱. تهیه نقشههای الکتریکی دقیق
قبل از هر گونه عملیات، یک نقشهٔ جامع شامل موقعیت تابلوهای توزیعی، مسیرهای کابلکشی، نقاط خروجی (سوکت، کلید و لامپ) و تجهیزات ویژه (مانند ماشینآلات صنعتی یا سیستمهای PLC) باید تهیه شود. این نقشهها باید شامل مقیاس، نمادهای استاندارد و توضیحات مربوط به هر بخش باشد.
۲. انتخاب نوع کابل بر اساس بار و محیط
کابلهای مسی یا آلومینیومی با عایقپوشهای PVC یا XLPE بسته به محل نصب (داخل دیوار، کانال یا فضای باز) انتخاب میشوند. برای مدارهای قدرت با بار بالا، استفاده از کابلهای قابل تحمل حرارتی و با مقطع مناسب (مثلاً ۲.۵ مم² برای ۲ kW) الزامی است. در فضاهای مرطوب یا مکانهای با خطر انفجار، کابلهای مقاوم در برابر رطوبت یا با پوشش ضدحساسیت توصیه میشود.

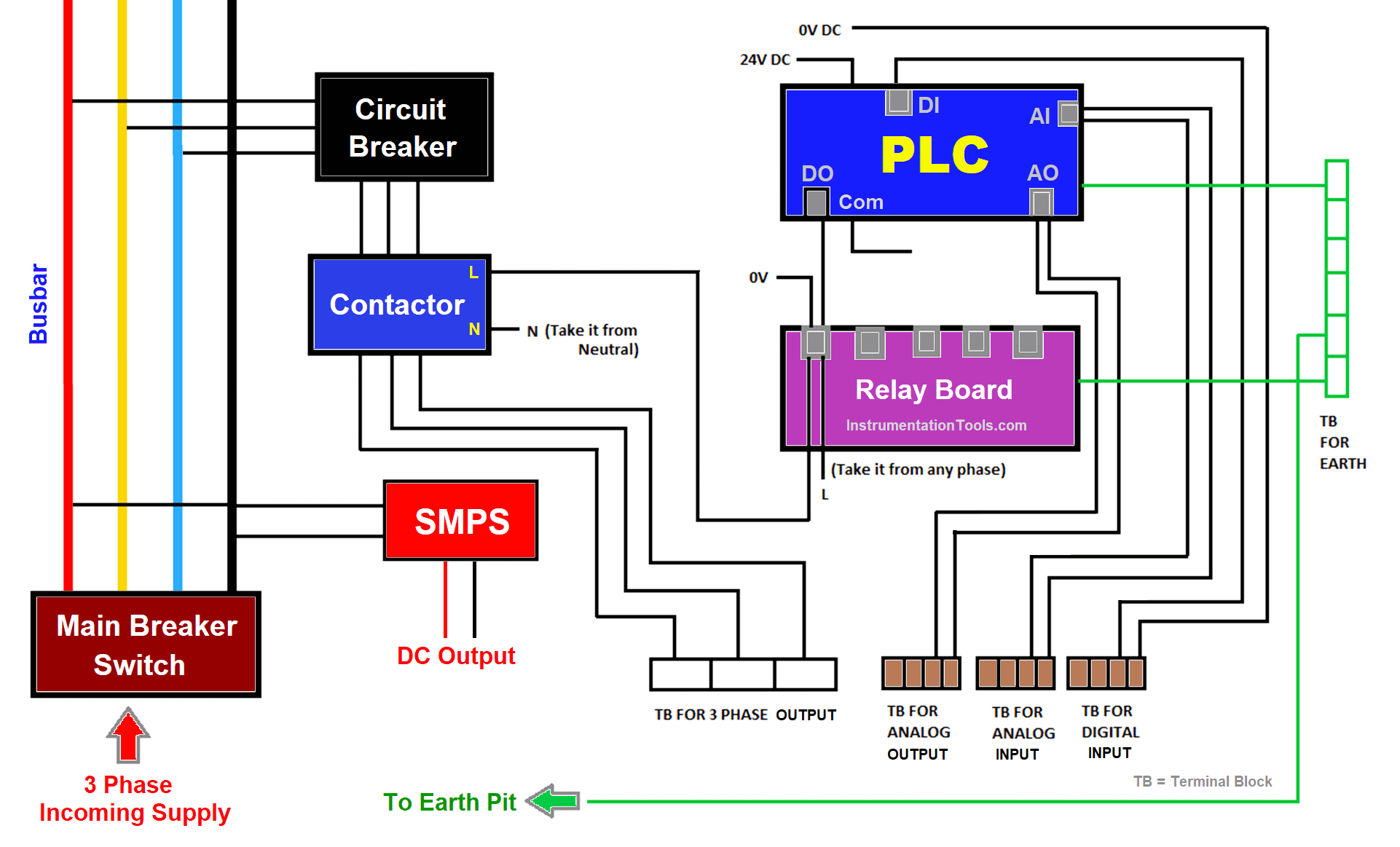

۳. جداسازی مدارهای حساس
مدارهای روشنایی، قدرت و سیستمهای کنترل (مانند PLC) باید در تابلوهای جداگانه یا بخشهای جداگانهای از همان تابلو قرار گیرند. این جداسازی باعث کاهش تداخل الکترومغناطیسی و بهبود قابلیت اطمینان سیستم میشود.
نقش لولهکشی و کانالهای سیمکشی
استفاده از لولهکشیهای پلاستیکی یا فلزی برای محافظت کابلها در برابر آسیبهای مکانیکی، رطوبت و حرارت بسیار مهم است. لولههای PVC برای فضاهای داخلی مناسباند، در حالی که لولههای فولادی یا استیل برای فضاهای صنعتی یا زیرزمینی ترجیح داده میشوند. در هر صورت، مسیرهای لولهکشی باید بهصورت مستقیم و کوتاهترین مسیر ممکن برای کاهش افت ولتاژ انتخاب شوند.
۴. نصب ریلهای کابلکشی (Cable Tray)
در ساختمانهای بزرگ یا پروژههای صنعتی، ریلهای کابلکشی بهعنوان یک راه حل انعطافپذیر برای مدیریت کابلها استفاده میشوند. این ریلها باید بهصورت افقی و عمودی بهدرستی تثبیت شوند و از نقاط اتصال بهصورت دقیق و امن استفاده شود تا از لرزش و لغزش کابلها جلوگیری شود.
اتصال به زمین (Grounding) و حفاظت
اتصال صحیح به زمین میتواند خطرات الکتریکی را بهطرز چشمگیری کاهش دهد. تمامی تابلوهای توزیعی، تجهیزات حساس (مانند PLC) و دستگاههای آبگرمکن (گیزر) باید بهصورت یکپارچه به زمین متصل شوند. استفاده از نوارهای مسی با مقطع حداقل ۲.۵ مم² و نصب میلههای زمین در نقاط مناسب، استانداردهای ایمنی را تکمیل میکند.
۵. نصب قطعکنندههای مدار (MCB) و فیوزهای حفاظتی
هر مدار باید با یک قطعکنندهٔ مدار (MCB) یا فیوز محافظ متناسب با جریان نامی آن تجهیز شود. برای مدارهای حساس مانند PLC یا سیستمهای کنترل، استفاده از MCBهای با ویژگیهای «قفلپذیری سریع» (Fast Trip) توصیه میشود تا در صورت بروز خطای کوتاهمدت، سریعاً قطع شوند.

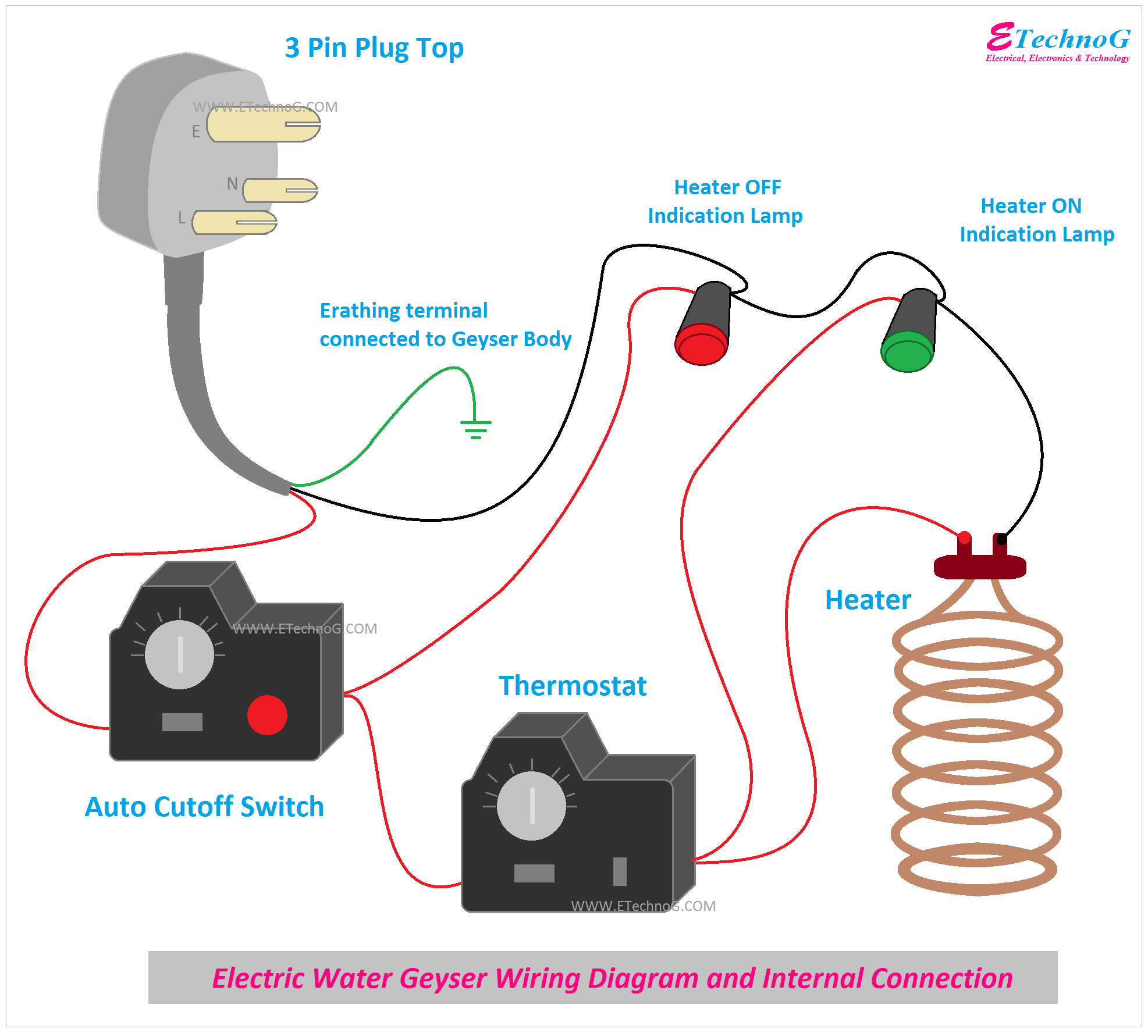

سیمکشی گیزر آبگرمکن
آبگرمکنهای الکتریکی بهدلیل مصرف توان بالا (معمولاً ۲–۳ kW) نیاز به سیمکشی خاصی دارند. در این نوع نصب، ابتدا یک مدار جداگانه با قطعکنندهٔ ۱۰ آمپری یا ۱۵ آمپری برای حفاظت استفاده میشود. سپس کابلهای توان با مقطع مناسب (مثلاً ۲.۵ مم²) بهصورت مستقیم به پایهٔ گیزر متصل میشوند و همزمان یک مسیر زمینگیری برای جلوگیری از خطر شوک الکتریکی فراهم میشود.
مراحل عملیاتی نصب سیمکشی
- آمادهسازی: تمام ابزارهای مورد نیاز (مانند سیمکش، کلید ساکت، ابزار برش کابل) را آماده کنید و از ایمنی شخصی (دستکش، عینک، کلاه) استفاده کنید.
- کابلکشی اولیه: با استفاده از نقشهٔ تهیهشده، کابلها را در لولهها یا ریلها قرار دهید و طولهای اضافی را بهدقت برش دهید.
- اتصال به تابلو: سرهای کابلها را با استفاده از کلید ساکت یا لامپهای فشار مناسب به تابلوهای توزیعی متصل کنید. در این مرحله، تمام اتصالات باید محکم و بدون هیچگونه نشت جریان باشند.
- تست و بررسی: پس از تکمیل نصب، با استفاده از دستگاههای تست (مثل میتر ولتاژ و آمپرمتر) تمام مدارها را بررسی کنید. هرگونه نوسان یا عدم تعادل در جریان باید برطرف شود.
- نهاییسازی و برچسبگذاری: هر کابل و مدار باید با برچسبهای واضح (شماره مدار، بار، مقصد) مشخص شود. این کار در زمان نگهداری و تعمیرات آینده بسیار مؤثر است.
نکات ایمنی کلیدی
در تمام مراحل کار، رعایت نکات ایمنی زیر الزامی است:
- قبل از هر گونه کار، قطع کامل برق از کل ساختمان یا بخش مربوطه انجام شود.
- از ابزارهای عایقدار و دستکشهای مخصوص برق استفاده شود.
- در محلهای خطرآفرین (مانند نزدیکی لولههای گاز) از کابلهای مقاوم در برابر حرارت و آتشسوزی استفاده گردد.
- پس از اتمام کار، همهٔ نقاط اتصال باید با کلید ساکت یا گیرهٔ مناسب محکم شوند.
- در صورت نصب در فضاهای مرطوب یا زیرزمینی، از دستگاههای تست مقاومت زمین (Earth Resistance Tester) برای اطمینان از اتصال به زمین استفاده شود.
خطاهای رایج و راهحلهای پیشگیرانه
برخی از اشتباهات معمول که میتوانند بهسرعت منجر به بروز خطرات جدی شوند عبارتند از:
- استفاده از مقطع کابل کمتر از نیاز: این امر باعث گرم شدن بیش از حد کابل و خطر آتشسوزی میشود. برای هر مدار، مقطع کابل باید مطابق با جدولهای استاندارد محاسبه شود.
- عدم جداسازی مدارهای حساس: ترکیب مدارهای روشنایی و قدرت در یک کلید میتواند باعث رخنهٔ نویز الکترومغناطیسی و نقص عملکرد تجهیزات حساس شود.
- نادیده گرفتن زمینگیری: عدم اتصال صحیح به زمین میتواند خطر شوک الکتریکی برای کاربران نهایی ایجاد کند.
- نقشهکشی ناقص یا نامشخص: عدم وجود برچسبگذاری دقیق میتواند در زمان تعمیرات منجر به اتصال اشتباه شود.
- نصب نادرست لولهکشی: عبور کابل از حفرههای ناهموار یا عدم استفاده از لولههای محافظ میتواند به آسیب مکانیکی منجر شود.
نتیجهگیری
پیروی دقیق از استانداردهای ملی و بینالمللی در هنگام سیمکشی برق ساختمان، نه تنها ایمنی ساکنان و کاربران را تضمین میکند، بلکه باعث بهرهوری بهتر انرژی و طول عمر بیشتر تجهیزات میشود. با برنامهریزی دقیق، انتخاب صحیح مواد، جداسازی مناسب مدارها، و رعایت نکات ایمنی میتوانید یک سیستم الکتریکی پایدار، قابل اطمینان و مطابق با استانداردهای روز داشته باشید. در نهایت، هر پروژهٔ سیمکشی باید تحت نظارت یک مهندس برق متخصص انجام گیرد تا از صحت تمام مراحل اطمینان حاصل شود.
