چگونه اختلاف بین نقشه معماری و سازه را تشخیص دهیم؟
تشخیص دقیق اختلاف بین نقشههای معماری و سازه، یکی از مهمترین گامها در فرآیند طراحی و ساخت است که میتواند از بروز مشکلات هزینهبر و تأخیرهای جدی جلوگیری کند. در این مقاله، به بررسی روشهای علمی، ابزارهای مدرن و نکات عملی میپردازیم تا مهندسان، معماران و کارگزاران ساختمانی بتوانند با اطمینان بیشتری به تطبیق این دو نوع نقشه بپردازند.

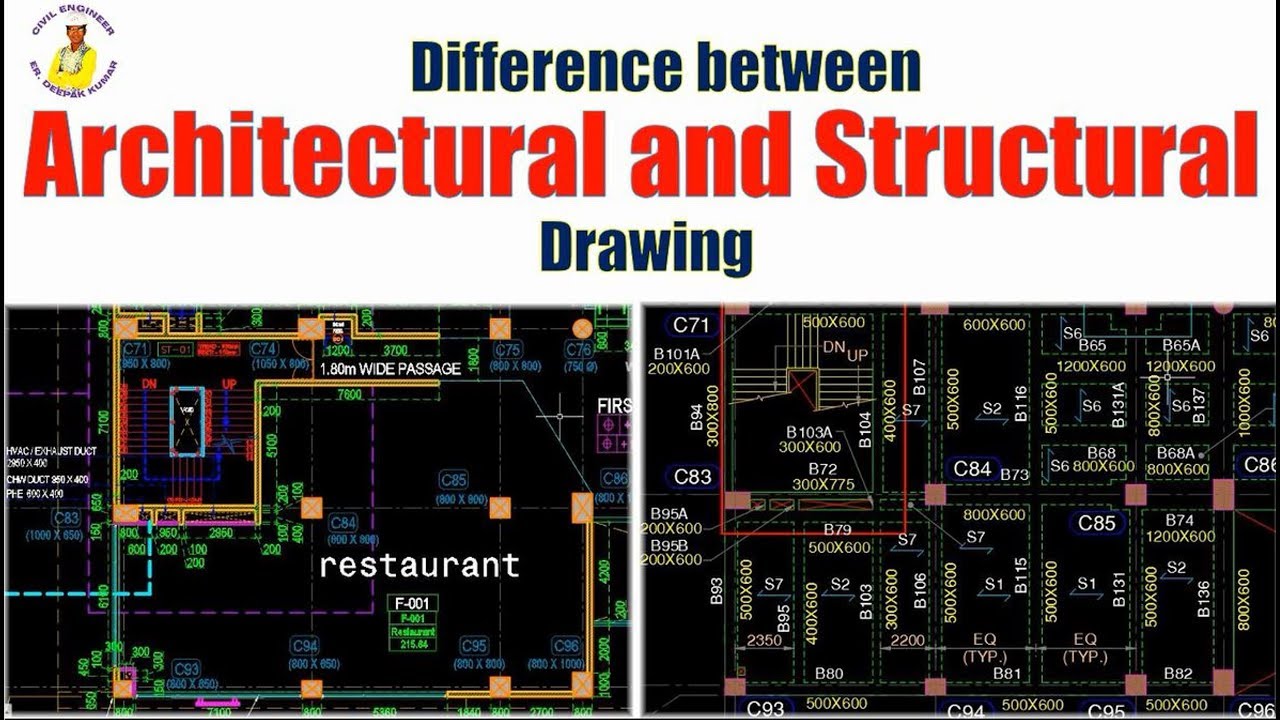

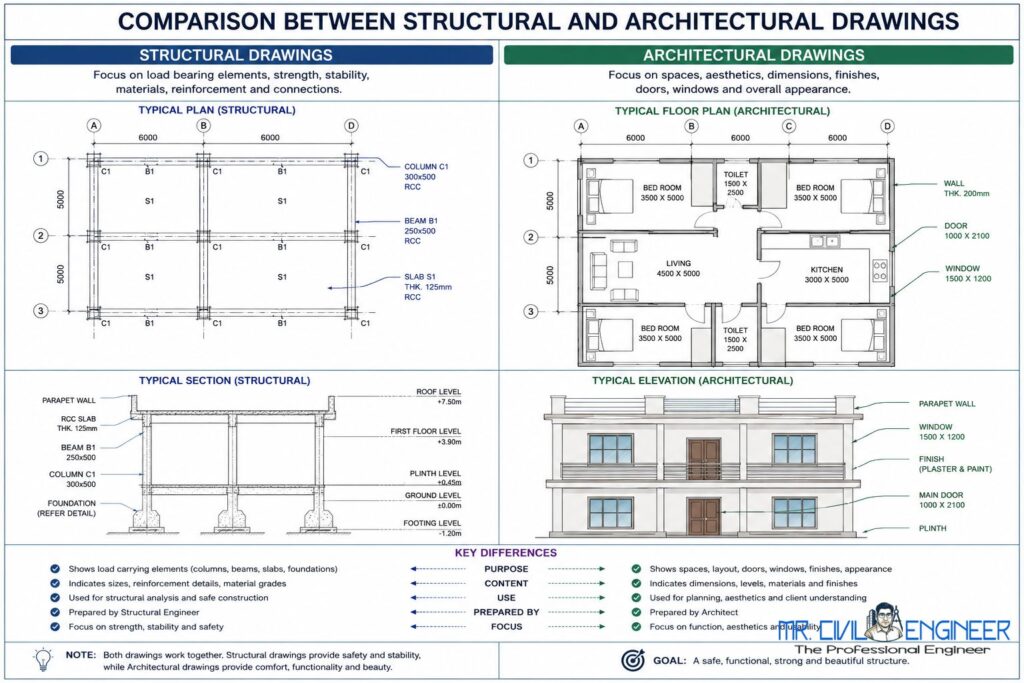

تفاوتهای اصلی بین نقشه معماری و سازه
نقشههای معماری عمدتاً بر جنبههای زیباییشناسی، فضاهای داخلی و توزیع عملکردی تمرکز دارند؛ در حالی که نقشههای سازهای به استحکام، تحمل بارها و توزیع نیروها میپردازند. این دو دسته نقشه بهصورت همزمان باید هماهنگ باشند، اما گاهی به دلایل عدم ارتباط مؤثر میان تیمها، اختلافاتی بروز میکند.
از مهمترین تفاوتها میتوان به موارد زیر اشاره کرد:
- مقیاس و نمادها: معماری معمولاً از مقیاس ۱:۱۰۰ یا ۱:۲۰۰ استفاده میکند؛ در حالی که سازه ممکن است به مقیاس دقیقتری مانند ۱:۵۰ یا ۱:۲۰ نیاز داشته باشد.
- لایهبندی اطلاعات: در نقشههای معماری، لایههای دیوار، درب و پنجره برجسته میشوند؛ اما در نقشههای سازهای، ستون، تیر و پایههای باربری بهصورت جداگانه نشان داده میشوند.
- تعیین مواد: معماری ممکن است به جزئیات پوششهای سطحی پردازد؛ اما سازه به خصوصیات فیزیکی مانند مقاومت فشاری یا کششی مواد ساختمانی میپردازد.
روشهای تشخیص اختلافات
برای شناسایی هر گونه ناسازگاری، میتوان از ترکیبی از روشهای بصری، تحلیلی و دیجیتال بهره برد. در ادامه به مهمترین این روشها میپردازیم.
بررسی مقیاس و نمادها
اولین گام، اطمینان از یکسان بودن مقیاس بین دو نقشه است. با استفاده از ابزارهای مقیاسسنجی در نرمافزارهای CAD، میتوانید اعداد مقیاس را بهدقت مقایسه کنید. در صورتی که تفاوتی در مقیاس مشاهده شد، باید یکی از نقشهها را برای هماهنگی بازنگری کنید.
مقایسه لایهبندی و ابعاد
در این مرحله، لایههای مرتبط با سازه (ستون، تیر، پایه) را با لایههای معماری (دیوارهای داخلی، دربها) مقایسه میکنید. اگر مثلاً یک دیوار معماری در محل قرارگیری یک تیر باربری تداخل داشته باشد، نشاندهنده یک اشتباه اساسی است. استفاده از قابلیت “لایهنمایی” در نرمافزارهای BIM میتواند این تشخیص را بهصورت خودکار انجام دهد.
استفاده از نرمافزارهای BIM
نرمافزارهای مدلسازی اطلاعات ساختمان (BIM) مانند Revit یا Tekla Structures امکان همزمانی دو مدل را فراهم میسازند. با بارگذاری هر دو مدل در یک پروژه، میتوانید بهصورت بصری نقاط تداخل (Clash) را شناسایی کنید. این ابزار نه تنها خطاهای هندسی، بلکه تضادهای مربوط به مواد و زمانبندی کار را نیز نشان میدهد.
نکات کلیدی برای پیشگیری از اختلافات
پیشگیری همواره بهتر از اصلاح است. برای این منظور، رعایت چند اصل اساسی میتواند به کاهش چشمگیر تضادها منجر شود.
- ارتباط مستمر بین تیمها: برگزاری جلسات هماهنگی هفتگی یا دو هفتهای، جایی که معماران و مهندسان سازهدار بتوانند نکات کلیدی را بهصورت زنده بررسی کنند.
- استفاده از استانداردهای مشترک: تعریف یک کتابچه راهنمای داخلی برای مقیاس، نمادها و لایهبندی که توسط هر دو بخش پذیرفته شود.
- بررسی پیشساخت: پیش از شروع ساخت، یک جلسه “پیشساخت” (Pre‑Construction) با حضور تمام ذینفعان برگزار کنید تا نقشهها را بهصورت دقیق مرور کنید.
- آموزش دورهای: برگزاری کارگاههای آموزشی درباره بهروزترین ابزارهای BIM و روشهای بررسی تداخل، بهخصوص برای کارکنان تازهکار.
جمعبندی
تشخیص اختلاف بین نقشههای معماری و سازه، نیازمند ترکیبی از دقت بصری، توانمندیهای فنی و ابزارهای دیجیتال پیشرفته است. با رعایت روشهای ذکر شده—از بررسی مقیاس و نمادها تا بهرهگیری از نرمافزارهای BIM—میتوان اطمینان حاصل کرد که هر دو نوع نقشه بهصورت هماهنگ و بدون تداخل عمل میکنند. این هماهنگی نه تنها کیفیت نهایی ساختمان را ارتقا میدهد، بلکه هزینههای غیرمنتظره را کاهش داده و زمان تحویل پروژه را بهینه میکند.
